I bhfeidhmiú agus i gcothabháil an chórais chumhachta, tá tástáil choisctheach agus tástáil aistrithe fostáisiúin 110kV ina naisc thábhachtacha chun oibriú sábháilte trealaimh a chinntiú. Baineann roghnú an trealaimh tástála go díreach le hiontaofacht na sonraí tástála, agus bíonn tionchar aige fiú ar dhul chun cinn oibríochta an fhostáisiúin ar fad. Bunaithe ar shonraí teicniúla Wuhan UHV Power Technology Co., Ltd agus taithí soláthair iarbhír cuideachtaí soláthair cumhachta iolracha, déanann an t-alt seo achoimre ar roinnt croíphointí maidir le trealamh tástála a roghnú le haghaidh fostáisiúin 110kV.
Feiste athshondach sraithe: is iad leibhéal voltais agus toilleadh na príomhcheisteanna

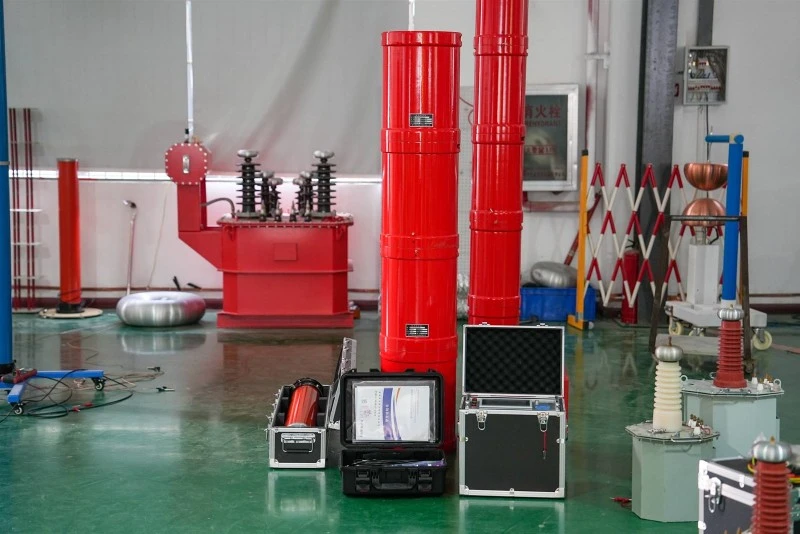

I measc trealamh tástála éagsúla i bhfostáisiúin 110kV, tá ansraith minicíocht athshondach feiste tástála voltais a sheasamhar cheann de na trealamh is mó éileamh. Is é an chéad chritéar crua maidir le roghnú ná meaitseáil leibhéal voltais. Léiríonn réiteach teicniúil Wuhan UHV go n-éilíonn an tástáil voltais AC don phríomhchlaochladán 110kV/50MVA le insliú iomlán voltas tástála 160kV, agus is féidir leis an tástáil voltais AC seasamh le haghaidh trealamh GIS, scoradáin chiorcaid, agus claochladáin le leibhéal voltais de 110kV uasmhéid de 185kV a bhaint amach. Ciallaíonn sé seo go gcaithfidh voltas rátáil an fheiste roghnaithe 200kV ar a laghad a chlúdach, rud nach féidir a dhéanamh má cheannaítear é ró-bheag. Mar a leagadh béim air in alt roghnúcháin Wuhan UHV, "tá na sonraíochtaí atá ag teastáil le haghaidh líonraí dáileacháin 10kV agus fostáisiúin 110kV go hiomlán difriúil".
Chomh maith le voltas, tá fíorú acmhainne ríthábhachtach freisin. Ag glacadh leis an tástáil voltas AC cábla 110kV / 300mm ² mar shampla, tá an toilleas ag fad 0.6km thart ar 0.147 μ F, is gá go mbeadh an minicíocht tástála 30-300Hz, is é an voltas tástála 128kV, agus is é 60 nóiméad an fad. Athraíonn toilleas na samplaí éagsúla go mór, agus is gá an cumas feiste a bhaint astu bunaithe ar toilleas uasta an trealaimh dhlínse iarbhír. Faoi láthair, tá dhá shonraíocht a úsáidtear go coitianta sa mhargadh: UHV-500kVA/200kV agus UHV-540kVA/270kV, atá oiriúnach do riachtanais tástála ar scálaí éagsúla.
Tástálaí cosanta sealaíochta: réiteach tástála digiteach nach mór d’fhostáisiúin chliste oiriúnú dó
Má tá angléas athshondach sraithIs é an "strongman", ansin antástálaí cosanta sealaíochtaIs é "stethoscope" an fhostáisiúin. Éilíonn tástáil feistí cosanta i bhfostáisiúin 110kV ceanglais i bhfad níos airde maidir le líon na gcainéal agus cruinneas an trealaimh ná mar atá i líonraí dáileacháin 10kV. Is é an rogha príomhshrutha atá ann faoi láthair ná tástálaí cosanta sealaíochta microcomputer le cumraíocht 6U+6I, le sé aimplitheoir cumhachta neamhspleácha do voltas agus sruth, agus sé nasc comhthreomhar suas go dtí 120-180A, ar féidir leo freastal ar riachtanais tástála feistí cosanta casta, mar shampla difreálach príomhchlaochladán agus difreálach bus.
Méadar friotaíochta díreach agus trealamh cúnta: is minic nach ndéantar dearmad air ach fíor-riachtanach
Is gnách go ndéanann go leor aonad ceannaigh dearmad ar roinnt trealaimh chúnta agus buiséid á n-ullmhú, agus ní bhfuarthas amach go bhfuil easnaimh ann go dtí go ndéantar tástáil ar an láthair. Tá anclaochladán tástálaí friotaíochta DCtrealamh riachtanach le haghaidh réamhthástáil claochladáin, agus nuair a bhíonn sé á roghnú, ba cheart aird a thabhairt freisin ar mheaitseáil leibhéal voltais. Is é an cineál caighdeánach a chlúdaíonn leibhéil voltais ó 35kV go 110kV, le feidhmeanna stórála sonraí agus cumarsáide, an tsonraíocht is coitianta a cheannaíonn cuideachtaí soláthair cumhachta. Tá anGineadóir ardvoltais DCa úsáidtear le haghaidh tástála voltas na gabhálaithe tintreach a sheasamh DC, agus úsáidtear an tástálaí friotaíochta inslithe chun friotaíocht inslithe claochladáin, scoradáin chiorcaid agus trealaimh eile a thomhas. Cé nach bhfuil na feistí seo costasach, d'fhéadfadh easpa aon cheann acu cur isteach ar dhul chun cinn na tástála.
Ní bhaineann an roghnú le 'dá daor is amhlaidh is fearr', is é an meaitseáil an eochair
San agallamh, luaigh teicneoirí ó Wuhan UHV dearcadh arís agus arís eile: roimh cheannach agus roghnú, ba cheart don roinn theicniúil riachtanais úsáide iarbhír an aonaid a shoiléiriú ar dtús, ag díriú ar na trí pharaiméadair leibhéal voltais, leibhéal cruinnis, agus cás úsáide a dhearbhú, "a sheachaint é a cheannach ar ais agus gan é a úsáid nó nach bhfuil feidhmíocht leordhóthanach aige". Maidir le cruinneas, is féidir an leibhéal riachtanach a chinneadh trí thagairt a dhéanamh do chaighdeáin ábhartha. "Dá airde an cruinneas, is airde an praghas, agus is leor é. I dtéarmaí cásanna úsáide, moltar múnla a roghnú le blaosc cruthúnas deannaigh agus uiscedhíonach le húsáid lasmuigh, agus ní gá airgead breise a chaitheamh air le húsáid sheasta laistigh.
Ó thaobh na dtionscadal iarbhír, éilíonn an t-iniúchadh bliantúil ar fhostáisiúin 110kV go ginearálta oibriú comhoibríoch 3 go 5 feiste. Gcéad dul síos, déan tástálacha neamh-millteach ar nós tomhas friotaíochta inslithe, agus ansin déan sraith athshondas a sheasamh agus tástáil voltais. Ní féidir an seicheamh seo a aisiompú.
Cás praiticiúil ar fiú tagairt a dhéanamh dó
Anuraidh, cheannaigh cuideachta cumhachta i Shanxi baisc de threalamh tástála 110kV le haghaidh tástála aistrithe tionscadail cumhachta gaoithe i Gansu. Áirítear ar an liosta trealaimh gineadóirí ardvoltais sraith ZGF DC, UHV-406lasc ardvoltais tástálaithe saintréithe dinimiciúil, UHV-H100Atástálaithe friotaíochta ciorcad, UHV-1200 tástálaithe cosanta sealaíochta micrea-ríomhaire, agus AC athshondach sraith minicíochta athraitheach feistí tástála voltais a sheasamh. Is fiú a thabhairt faoi deara gur thiomáin pearsanra teicniúil Wuhan UHV suas an sliabh leis an gcustaiméir agus rinne siad iniúchadh ar an trealamh cosúil le trasfhoirmeoirí bosca, cáblaí, túir iarainn, agus cosaint chuimsitheach ar an suíomh sula ndearnadh an plean ionstraim tástála a shaincheapadh. Is fiú an cur chuige seo a fhoghlaim ó - níor cheart go mbeadh roghnú trealaimh tástála ag brath ach ar an tábla paraiméadar, ach freisin na coinníollacha iarbhír ar an láthair a chur san áireamh.
Le dul chun cinn ar chlaochlú cliste fostáisiúin 110kV, tá trealamh tástála ag forbairt freisin i dtreo digitiú agus comhtháthú. Ní hamháin go n-éireoidh le roghnú an trealaimh cheart an t-iniúchadh glactha a rith, ach freisin an bunús a leagan síos d'oibriú sábháilte an fhostáisiúin sna deich mbliana atá romhainn.
