Le leathnú leanúnach ar líonraí dáileacháin uirbeacha agus fás tapa ar úinéireacht cábla meánvoltais, tá braite stádas inslithe cábla ina nasc lárnach in oibriú agus cothabháil cumhachta. Ag tabhairt aghaidh ar raon leathan de threalamh tástála sa mhargadh, tá baint dhíreach ag an gcaoi le roghnú cruinn a dhéanamh bunaithe ar leibhéal voltais an chábla, an timpeallacht leagan, agus an cuspóir tástála le héifeachtacht braite agus sábháilteacht greille cumhachta. Soláthraíonn Wuhan UHV Power Technology Co., Ltd., atá fréamhaithe i Wuhan Optics Valley, loighic roghnúcháin tagartha don tionscal le raon iomlán maitrísí táirgí a chlúdaíonn minicíocht ultra-íseal le voltas a sheasamh, sraith athshondas, braite tonnta ascalaithe, suíomh locht, agus diagnóis urscaoilte páirteach.
Déan an bealach turgnamhach a chinneadh ar dtús, ansin roghnaigh an tsamhail trealaimh
Is í an phríomhcheist maidir le trealamh tástála cábla meánvoltais a roghnú ná cuspóir na tástála a shoiléiriú. Tá ceanglais go hiomlán difriúil ag glacadh aistrithe agus tástáil choisctheach maidir le trealamh, agus tá gá le cosáin theicniúla éagsúla freisin le haghaidh diagnóis locht agus stádas inslithe.
Maidir le haistriú agus tástáil choisctheach cáblaí líonra dáileacháin 10kV agus 35kV, tá minicíocht an-íseal (VLF) trealamh sheasamh voltais tar éis éirí mar rogha príomhshrutha. Tá anGineadóir ardvoltais VLFaschuir Wuhan UHV 0.1Hz, 0.05Hz, 0.02Hz tonn sín nó tonn cearnach cosine ardvoltais, a laghdaíonn go mór sruth capacitive faoi strus minicíochta cumhachta coibhéiseach, rud a bhaint amach lightweighting trealaimh. Ag glacadh leis an tsamhail 30/1.1 den tsraith seo mar shampla, ní mheáchan an rialtóir ach 4kg agus meáchan an teanndáileog 25kg. Is féidir é a thiomáint le soláthar cumhachta sibhialta 220V agus tá sé oiriúnach go háirithe do chásanna oibre le spás teoranta mar thalamh agus tolláin. Is féidir leis an gcumas iompair 1.1 µF a bhaint amach ag 0.1Hz, le cruinneas tomhais 3%, a fhéadfaidh freastal ar riachtanais tástála an chuid is mó de na cáblaí 10kV agus 35kV.
Chun cáblaí ardvoltais 110kV agus os a chionn a ghlacadh ar láimh, asraith minicíocht athshondach feiste tástála voltais a sheasamh chóir a roghnú. Is féidir leis an bhfeiste UHV-540kVA/270kV de Wuhan UHV aschur go cobhsaí sa raon minicíochta 30-300Hz, a chlúdaíonn an AC riachtanais tástála voltais de 4.5km de chábla 10kV/300mm ² a sheasamh, 1.8km de chábla 35kV/300mm ², agus fiú 1kV cábla . Sroicheann cruinneas tomhais luach éifeachtach an chórais 1.5 leibhéal, agus déantar an ráta saobhadh tonnform a rialú laistigh de 1%.
Is dhá tháscaire chrua iad corrlach voltais agus cumas ualaigh
Is í an chéim is fusa sa roghnú ná ríomh meaitseála na bparaiméadar aschuir. I gcleachtas tionscail, ní mór corrlach dóthanach a chur in áirithe don voltas tástála. Ag glacadh le cábla 35kV mar shampla, éilíonn caighdeán glactha IEEE 400.2 voltas tástála thart ar 3 huaire an voltas céim, atá thart ar 44kV RMS. Má tharlaíonn go bhfuil aschur rátáilte an fheiste greamaithe ag an luach criticiúil, a luaithe a mhéadaíonn fad an chábla nó go bhfuil an toilleas ró-mhór, d'fhéadfadh go mbeadh cás ann nach féidir leis an brú a chreathadh nó a ísliú leath bealaigh.
Ní mór an acmhainn ualaigh a ríomh freisin bunaithe ar an toilleas rátáilte ag voltas iomlán. D’fhéadfadh gur leor an buaicvoltas a léirigh roinnt gléasanna, ach laghdaítear a n-acmhainn iompair go suntasach nuair a bhíonn siad ag aschur ag lánvoltas, rud a fhágann go bhfuil líon i bhfad níos lú de chiorcaid tástála is féidir a dhéanamh in aon lá amháin ná mar a ceapadh. Tá an cumas iompair marcáilte go soiléir ag Wuhan UHV ag minicíochtaí éagsúla sa tsraith VLF -0.1Hz fhreagraíonn do 1.1 µ F, comhfhreagraíonn 0.05Hz do 2.2 µ F, agus comhfhreagraíonn 0.02Hz do 5.5 µ F, ag soláthar bonn cuntasaíochta cumas soiléir d'úsáideoirí.
Roghnú cruth na dtonn: tonn sine nó tonn cearnach cosine, ag brath ar an gcuspóir tástála
Sa tástáil 0.1Hz VLF, tá cásanna infheidhme ag tonnfhoirmeacha tonn sine agus cosine araon. Is féidir le tonnta sínte sonraí tan delta níos glaine agus comharthaí urscaoilte páirteach a sholáthar, rud a fhágann go bhfuil siad oiriúnach do chásanna a dteastaíonn measúnú aosaithe inslithe sioncrónach uathu. Tá tonnta cearnacha cóisín níos éifeachtaí maidir le measúnú voltais a sheasamh agus tá aga tástála níos giorra acu do cháblaí fada.
Tacaíonn trealamh VLF Wuhan UHV le haschuir tonnta cearnacha sine wave agus cosine, agus is féidir le húsáideoirí athrú go solúbtha de réir na críche tástála. Le haghaidh tástála glactha na n-alt nua-shuiteáilte, is féidir le tonnta cearnacha cosine an measúnú voltais withstand a chomhlánú go tapa; I gcás cáblaí d'aois le saol seirbhíse fada, is féidir le hathrú go modh sine wave le tomhas caillteanas tréleictreach meastóireacht níos cruinne a dhéanamh ar an méid díghrádaithe inslithe.
Déanann suíomh lochta agus diagnóis stádais tástáil ar chumas comhtháthú an chórais
Réitíonn an tástáil voltais withstand an fhadhb an féidir leis an gcábla leictreachas a tharchur, agus réitíonn suíomh locht agus diagnóis stádais an fhadhb "cá bhfuil an baol i bhfolach sa chábla". Tá difríochtaí suntasacha ag an dá chineál ceanglais seo i gceanglas trealaimh.

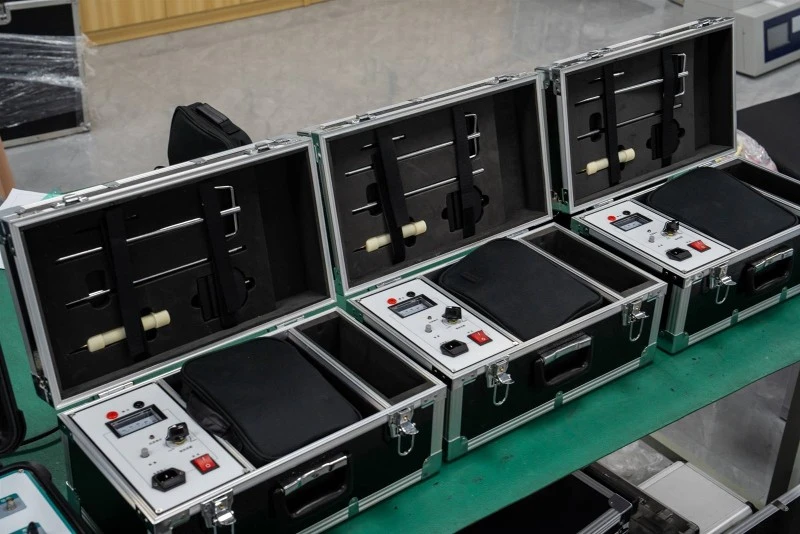

An tsraith UHV-500 tástálaí locht cáblado Wuhan comhtháthaíonn UHV modhanna tástála iolracha ar nós modh cuisle ísealvoltais, modh flashover ardvoltais, agus modh cuisle tánaisteach in aon óstach amháin. Comhtháthaíonn an UHV-500 feidhmeanna dóite tríd agus droichead cliste, le huasvoltas dóite trí aschuir de 60kV. Is féidir leis modh tástála lán-Chliste a iontráil chun an modh tástála is infheidhme a chinneadh go huathoibríoch agus lochtanna ardvoltais iarmharach a thiontú go stáit ísealfhriotaíochta.
Soláthraíonn an córas braite tonn ascalaithe taise (DAC) modh meastóireachta neamh-millteach chun stádas inslithe cábla a dhiagnóiseadh domhain. Tá raon minicíochta ascalaithe 20Hz go 500Hz ag an gcóras braite staid tonn ascalaithe UHV-505 de Wuhan UHV, agus féadann sé faid cábla a thástáil idir 200 méadar agus 20km. Féadann sé urscaoileadh páirteach cáblaí a bhrath agus a aimsiú faoi choinníollacha voltas AC.
Cinneann cosaint slándála agus scalability luach úsáide fadtéarmach
Tá timpeallacht an láithreáin tástála le haghaidh cáblaí meánvoltais casta, agus bíonn tionchar díreach ag meicníocht cosanta sábháilteachta an trealaimh ar shábháilteacht na n-oibreoirí agus an trealaimh féin. Tá angléas athshondach sraith de Wuhan Tá sraith iomlán d'fheidhmeanna cosanta ag UHV mar overvoltage, overcurrent, nialais tús, dífhabhtú córais agus flashover, agus glacann sé teicneolaíocht ardán DSP chun freagra tapa a bhaint amach. Tá trealamh VLF feistithe freisin le róvoltas uathoibríoch, forshrutha, agus loighic tripping locht talún, ar féidir leis an aschur a ghearradh amach go tapa i gcás cásanna tobanna cosúil le miondealú cónascaire.
Ó thaobh úsáide fadtéarmach, is fiú aird a thabhairt freisin ar chumais uasghrádaithe agus leathnaithe an trealaimh. Mura gcomhlíonann an roghnú reatha ach na ceanglais maidir le glacadh láimhseála, agus in obair oibríochta agus cothabhála sa todhchaí, is gá feidhmeanna tomhais caillteanas tréleictreach nó diagnóis urscaoilte páirteach a chur leis, is féidir le ardán gléas le comhéadain leathnú modúlach soláthar dúblach a sheachaint. Tá spás leathnú feidhmiúil in áirithe ag sraith VLF agus córas tonn ascalaithe Wuhan UHV. Tacaíonn an tástálaí urscaoilte páirteach le modhanna braite iomadúla, mar shampla voltas talún neamhbhuan, ultrasonaic, sruth ard-minicíochta, agus minicíocht ultra-ard, agus féadann sé cineálacha braiteora a roghnú go solúbtha de réir codanna éagsúla cosúil le críochfoirt cábla agus hailt idirmheánacha.
Níl aon réiteach uilíoch ann maidir le roghnú trealamh tástála cábla meánvoltais. Is é an croí atá ann ná na cuspóirí tástála, paraiméadair chábla, coinníollacha suímh agus caighdeáin chomhlíonta a ailíniú. Soláthraíonn Wuhan UHV Power Technology Co., Ltd córas tagartha roghnaithe praiticiúil d'oibriú cumhachta agus d'fhiontair tógála le líne táirge iomlán a chlúdaíonn 10kV go 500kV agus carnadh cáis innealtóireachta saibhir.
